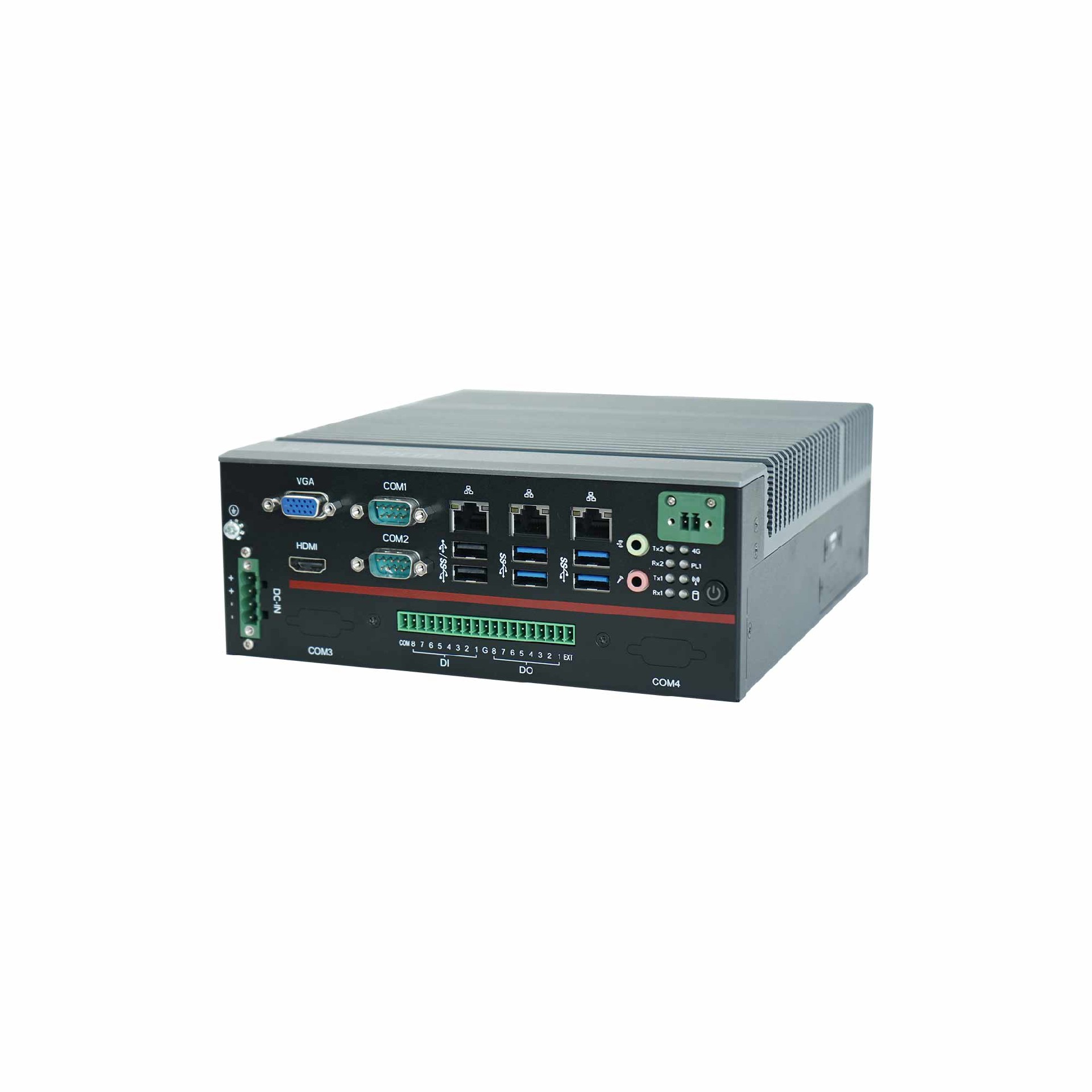

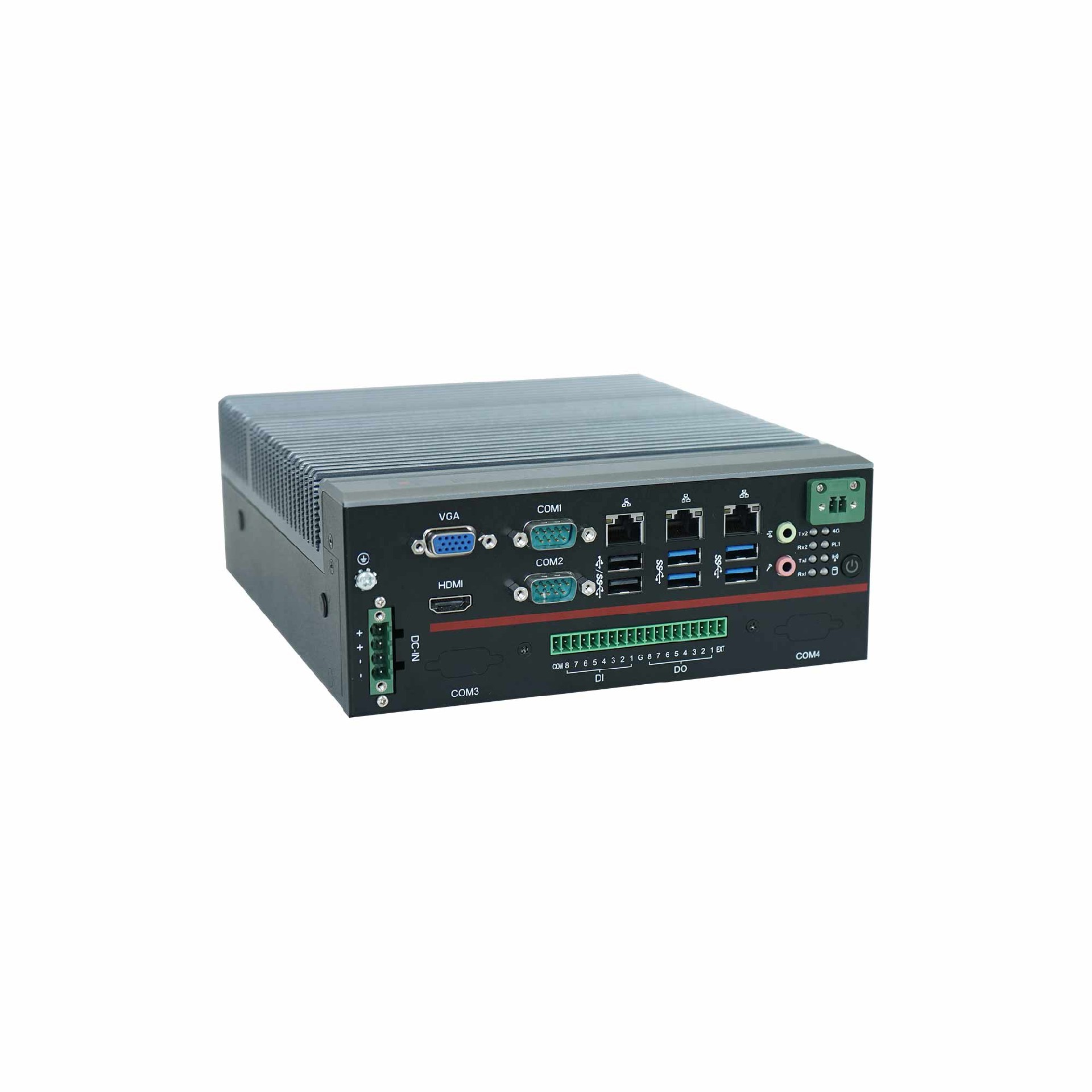

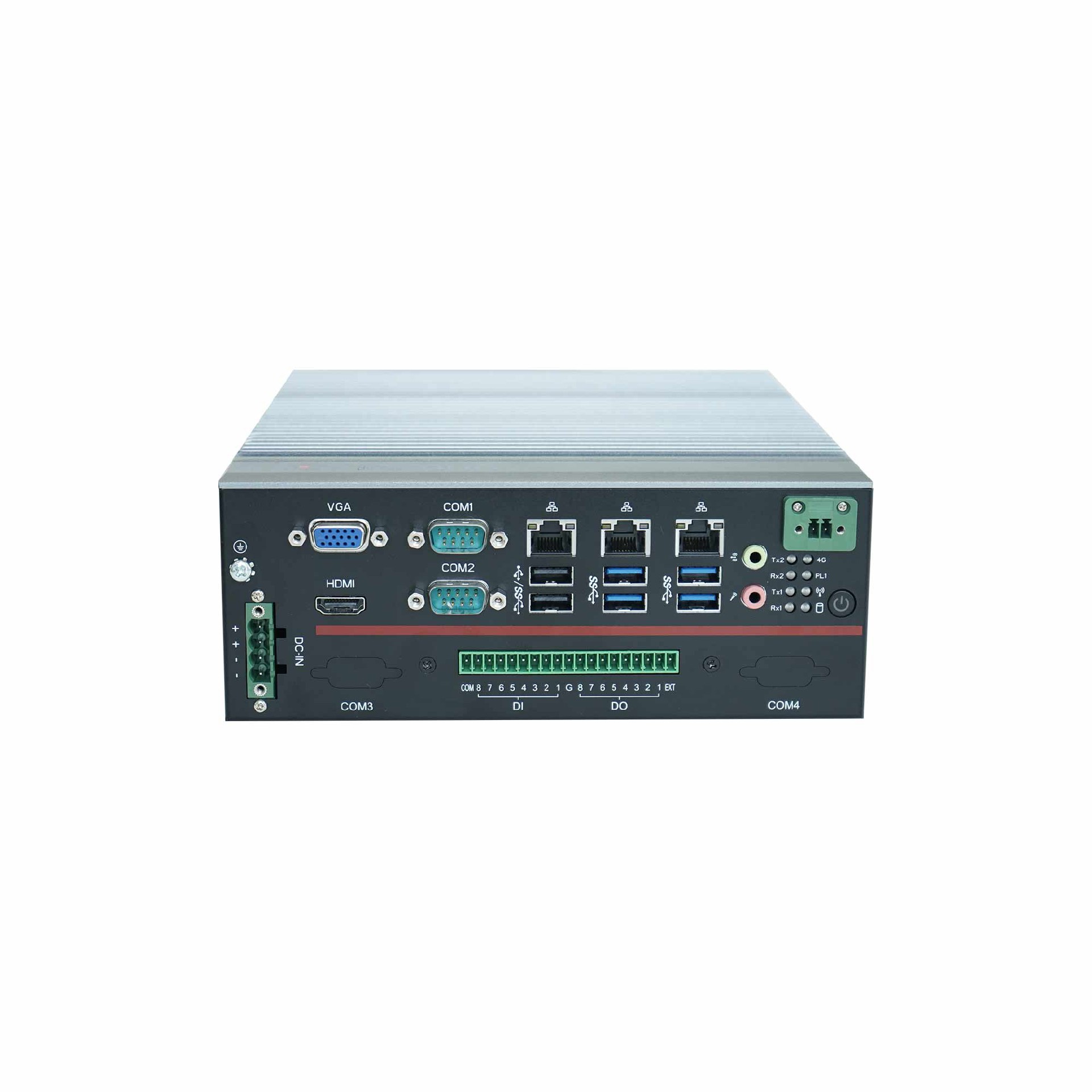

嵌入式工控機：CES-EQ17 EH11-D32B

嵌入式工控機：CES-EQ17 EH11-D32BIntel?CoreTM i臺式機處理器(LGA1151), Intel?Q170/H110芯片組支持雙通道DDR4 2133/2400MHz SODIMM內存插槽，內存容量最大可達32GB支持3個千兆網口支持VGA/HDMI擴展顯示內置1 x 2.5寸HDD/SSD可擴充支架外置1 x SIM卡槽內置1 x Mini PCIe和1 x M.2支持多種模塊擴展可支持PCIe

在線咨詢全國熱線
400-816-0035

Intel^? CoreTM i臺式機處理器(LGA1151), Intel^? Q170/H110芯片組
支持雙通道DDR4 2133/2400MHz SODIMM內存插槽，內存容量最大可達32GB
支持3個千兆網口
支持VGA/HDMI擴展顯示
內置1 x 2.5寸HDD/SSD可擴充支架
外置1 x SIM卡槽
內置1 x Mini PCIe和1 x M.2支持多種模塊擴展
可支持PCIe X16, PCIe X8, PCIe X4, PCIe X1及PCI擴展插槽
寬壓19/24V（可擴展9-36V寬壓輸入） DC-IN, 可鎖附鳳凰端子接口

工業平板電腦

系統 System

處理器 Processor	Intel^? Core ? 6th/7th generation i7/i5/i3/Pentium/Celeron, up to 65W
芯片組 Chipset	Intel Q170/H110 PCH
內存 Memory	2 x DDR4 2133/2400MHz SO-DIMM, Up to 32GB
存儲 Storage	1 x 2.5" SATA 3.0 HDD/SSD Bay 1 x mSATA slot(only support on Q170 platform) 1 x M.2 2242 SSD slot
操作系統 OS	Windows 7/8/10，Linux
看門狗定時器 Watchdog Timer	Programmable 255 levels timer interval，from 1~255 sec/min

外部接口 External I/O

網口 Ethernet	2 x RJ45, Intel^? i211AT GbE (10/100/1000 Mbps) 1 x RJ45, Intel^? I219LM GbE (10/100/1000 Mbps)
顯示 Video	1 x VGA: max resolution up to 1920 x 1200 1 x HDMI: max resolution up to 4096 x 2160
音頻 Audio	1 x Line-out, 1 x Mic-in, Realtek^? ALC888S HD Audio codec
串口 COM	2 x RS232/422/485 2 x RS232/422/485(optional by internal pin header) 2 x RS232 (optional by internal pin header)
USB	4 x USB 3.0, 2 x USB 2.0
DIO	(1) 輸入電壓 DC 5-24V, LPC 方案，理論響應時間≤ 2ms (2) 輸入頻率≤ 500Hz；隔離等級 :8 x 隔離 DI, 8 x 隔離 DO，DI 3000Vrms，DO 2450Vrms (3) 制式切換 : 兼容 PNP 和 NPN 傳感器輸入，NPN 和 PNP 可選 , 程式切換； (4) 驅動能力 :NPN 最大可達 350mA, PNP 最大可達 500mA
按鈕 Button	1 x Power button
指示燈 LED	1 x Power LED (White for Power-on, Blink for Sleep mode, Off for Power-off) 1 x HDD LED (Yellow blink for Data read or write) 2 x COM1 LED for Rx1 and Tx1 2 x COM2 LED for Rx2 and Tx2 1 x WiFi communication LED (Green blink for communication) 1 x 4G communication LED (Green blink for communication) 1 x PL1 for user defination (can indicate CPU temperature, voltage dectact, etc）
遠程開關 Remote ON-OFF	1 x Remote ON-OFF
SIM 卡	1 x SIM Card 插槽

內部接口 Internal I/O

擴展接口 Expansion

1 x Full-size Mini-PCIe Slot (co-lay with mSATA) Only Q170 support
1 x M.2 2242 Slot
1 x M.2 2230 Slot for Wifi module

環境 Environmental

操作溫度 OperatingTemp.	-10℃ ~ 40℃ (65WCPU,SSD) 帶0.7m/s 空氣流， -10℃ ~ 50℃ (35W/45WCPU,SSD) 帶 0.7m/s 空氣流
存儲溫度 Storage Temp.	-40℃ ~ 85℃
濕度Relative Humidity	5% ~ 95%, 非凝結狀態Non-condensing
振動 Vibration	SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation
機械沖擊 Shock	Operation: 10G@11ms Non-operation: 30G@11ms

電源 Power

電源輸入 Power Input

19/24V DC，4-pin phoenix connector

機構Mechanical

外觀 Housing	鋁合金 Aluminum Alloy
安裝方式 Mounting	桌面式 (Desk-Mount), 壁掛式 (Wall-Mount)
尺寸 Dimension	200 x 230 x 78mm
重量 Weight	3.5kg

認證 Certification

安規認證 Safety Certification

CCC, CE, FCC
